简要介绍:

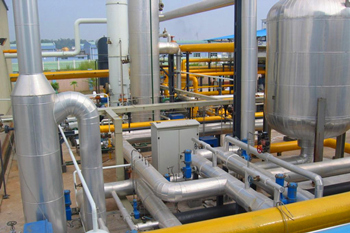

高真空多层绝热低温液体输送管道是用于低温液体输送的专用管道。
技术特点:
1、真空管道内、外管均为不锈钢,夹层中采用专用多层绝热、反辐射复合材料。
2、真空管道的连接采用特殊封结工艺,能长期保持高真空状态,从而把冷损下降到最低限度,充分满足低温液体在输送中的保温要求。
技术参数:
规格 |
内称通经 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
内管 |
φ20 |
φ25 |
φ32 |
φ38 |
φ45 |
φ57 |
φ76 |
φ89 |
φ108 |
φ133 |
φ159 |
|
外管 |
φ76 |
φ89 |
φ89 |
φ108 |
φ108 |
φ114 |
φ133 |
φ159 |
φ168 |
φ219 |
φ219 |
|
工作压力 |
根据用户需要设计 |
|||||||||||
设计温度 |
-196℃ |
|||||||||||
工作介质 |
LO2、LN2、LAr、LNG等低温液体 |
|||||||||||
内外筒材质 |
OGr18Ni9 SUS304 |
|||||||||||
绝热形式 |
高真空多层缠绕包扎绝热 |
|||||||||||
夹层压力 |
<0.004Pa |
|||||||||||
管道冷损量 |
0.5W//m(设计数据) |
|||||||||||
管道真空漏率 |
<2×10-9 |
